Impression d’un porte-stylo pour Silhouette Cameo

Silhouette USA vend très cher le support pour stylos pour son plotter à découper Silhouette Cameo. Grâce à ce fichier et une imprimante 3D, on peut les fabriquer à la chaîne pour quelques centimes!

Attention à ne pas forcer pour introduire le porte-stylo! Il s’imprime à la bonne taille sur une Vertex K8400, mais est un peu grand lorsqu’il est imprimé avec une Ultimaker 2. Dans ce cas, réduire très légèrement la taille de la pièce à imprimer.


[Silhouette Cameo] Tatouages

Eh, vous saviez qu’on peut faire des tatouages éphémères avec la Silhouette Cameo?

Un exemple ici: http://persialou.com/2015/07/diy-maker-tattoos.html


[Silhouette Cameo] A propos du SVG

Sur la page de ce site consacrée aux liens pour la Silhouette Cameo, on trouve de nombreux sites proposant des fichiers pour les plotters à découper au format SVG. Voici quelques indications pour travailler avec ces fichiers.

Qu’est-ce que le SVG?

SVG signifie Scalable Vector Graphics. Il s’agit d’un format d’images vectoriel. La différence par rapport aux formats comme le JPG ou le PNG est qu’ici les dessins sont générés par des coordonnées et des vecteurs, au lieu d’une accumulation de pixels. Il est donc possible d’agrandir autant que l’on veut ces images, sans aucune perte de qualité. Les images au format vectoriel (comme le SVG, l’EPS…) ne peuvent par contre pas représenter des photos, mais seulement des aplats de couleurs. C’est donc idéal pour réaliser des silhouettes ou des cliparts, et donc idéal pour un plotter à découper.

Le SVG dans Silhouette Studio

Dans sa version gratuite, Silhouette Studio ne supporte pas l’importation de fichiers SVG. Il faut pour cela acheter la version Silhouette Studio Designer Edition pour le prix de 49.99$ (lien vers le shop). Cette version permet l’importation de fichiers SVG et l’installation sur 3 machines.

J’encourage l’achat de la licence Silhouette Studio Designer Edition! En effet, cela ouvre les portes des milliers de fichiers SVG prévus pour les plotters à découper disponibles gratuitement sur Internet, sans passer par une conversion préalable. Ces fichiers pourront aussi être redimensionnés à volonté sans perte de qualité.

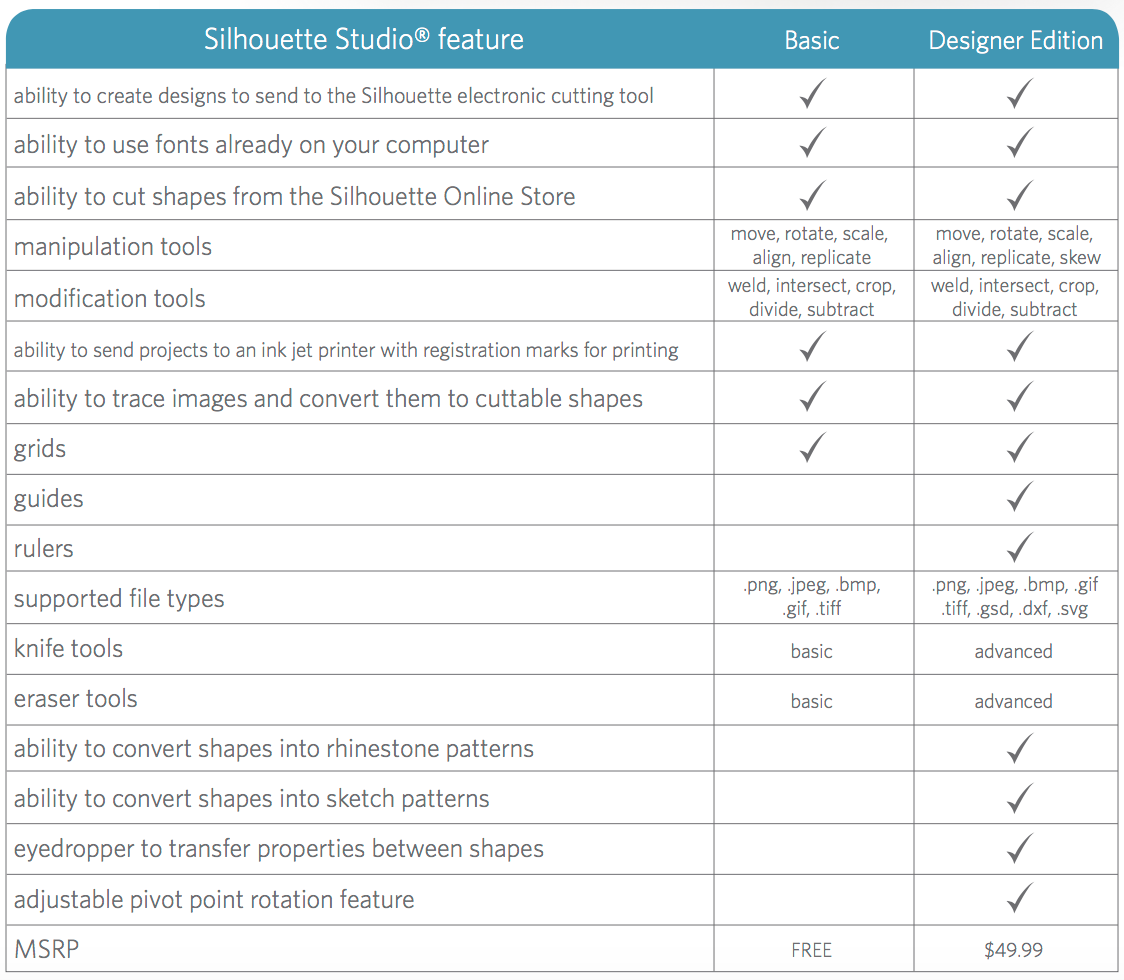

Il offre aussi de très nombreuses fonctions plus perfectionnées (les outils de coupe, la gomme, les règles, les guides, la conversion des images pour les strass…). Un tableau comparatif des fonctions est disponible ici: http://cdn.silhouetteamerica.com/m/d/designer-edition_overview.pdf

La version Designer Edition Plus ajoute encore la capacité d’importer les fichiers nativement prévus pour les brodeuses (formats PES, DST, EXP, JEF, et XXX). Il existe enfin encore une version Buisness qui ajoute de nouvelles fonctions, comme le support natif d’Adobe Illustrator et de Corel Draw.

Importer des fichiers SVG avec la version gratuite de Silhouette Studio.

Pour pouvoir utiliser des fichiers SVG avec la version gratuite de Silhouette Studio, il faut passer par une étape préalable de conversion pour passer du SVG au PNG ou au JPG.

Par exemple:

Adobe Photoshop Element (présent sur le master cantonal vaudois)
Gimp
Inkscape

On ouvre alors le fichier SVG dans le logiciel, avant de l’exporter au format PNG ou JPG.


Astuces Silhouette Cameo

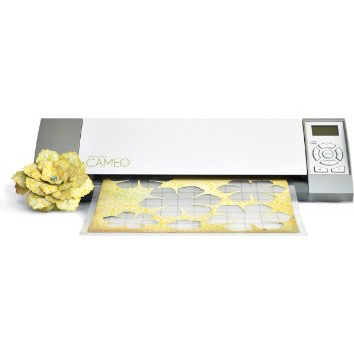

La Silhouette Cameo est un petit plotter de découpe à prix abordable idéal pour le scrapbooking et pour les cours d’ACM/ACT.



Mais entre les tapis de découpe et les lames qui s’usent à vitesse grand V, cela peut vite devenir onéreux. Voici quelques astuces pour faire durer vos accessoires:

1. Tapis de découpe.



Les tapis ont pour but de maintenir en place les éléments à découper. Pour cela, ils sont recouverts d’une surface autocollante, qui s’atténue avec le temps. Pour la rendre à nouveau autocollante, il suffit de l’enduire à nouveau de colle avec un spray de colle repositionnable (par exemple le SprayMount 3M, ref. CADEV 43613).

Lorsque l’adhérence n’est plus suffisante, il est aussi possible de fixer les matières à découper (sauf tout ce qui est extensible, comme le tissu) avec du scotch carrossier.

Pour que vos tapis soient plus durables, évitez de faire de nombreuses découpes similaires au même endroit: déplacez légèrement les objets entre chaque découpe.

2. Lames



Les lames s’émoussent vite. Pour les économiser, il convient de posséder tout un jeu de lames:

Une lame pour chaque matière et une lame pour chaque épaisseur. Les lames s’émoussent plus vite en coupant les matières épaisses. Mais ces matières n’ont pas non plus besoin d’une lame très affûtée. Gardez une lame pour les découpes en position 1 à 3 et une lame pour les découpes en position 7 et plus. Prévoir aussi une lame pour le vinyle, une pour le carton…

Les lames pour tissu sont idéales pour la découpe fine du papier; souvent mieux que la lame de base prévue pour cela.

3. Les outils

Les outils vendus par Silhouette sont très chers. On peut prendre des outils bien moins chers et souvent plus efficaces. Voici quelques exemples:

Les pointes: une aiguille à coudre remplace aisément l’outil « Pick me up » pour décoller les éléments découpés du tapis.

Lorsqu’on fait de la découpe fine, une grande quantité de petits éléments restent collés sur le tapis. Le plus simple pour les enlever est de prendre une lame pour enlever les autocollants:

Un petit coup sur le tapis, et c’est bon!


Formation emitic ACT & MITIC: la documentation

Suite à la formation ACT & MITIC, organisée par l’association Emitic.ch, la documentation présentée est disponible à cette adresse:

http://mitic.education/files/ACT-MITIC-web.pdf
